QS-G型旋转接头

0.00
0.00


QS-G型旋转接头（65-100）注解：
适用转速：≤100RPM
适用温度：≤220℃
适用压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
旋转接头型号：QS-G（65-100）

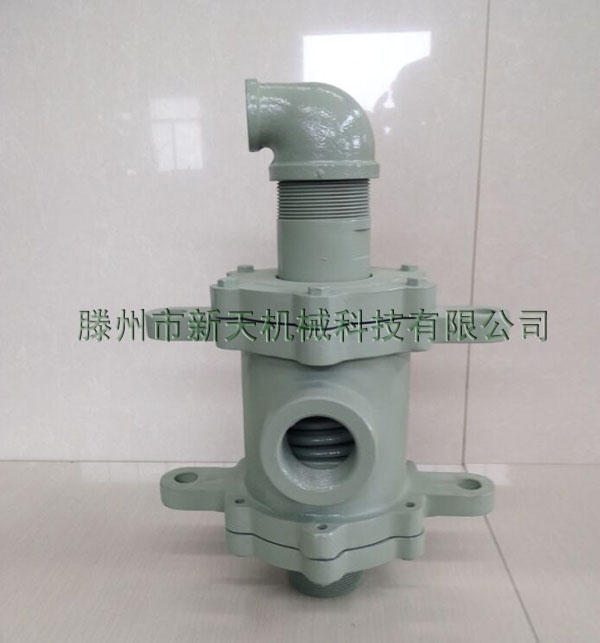

高清qs-g型旋转接头实物图片

新天qs型旋转接头高清图片
结构特点：
Q型旋转接头QS-G（65-100）内部可以自由支撑，无油轴承和壳体之间紧密结合，安装时没有太高的精度要求。旋转接头长时间工作后，球面密封环会磨损，此时可以通过弹簧的压力得到补偿，补偿后壳体会向后移动，外管体上的刻度线可以方便的观察到球面密封环的磨损程度。本产品使用精密加工的外管体球面、底盖和密封环共同组成动密封摩擦副，可靠性高。球面密封环可以在外管面与底盖组成的空间中滑动。旋转接头工作时介质在球面密封环和无油轴承上覆盖一层液态膜，既可以增加密封性能，又可以提高润滑，增加产品的使用寿命。一般作为设备的主要旋转部件，直接接到烘筒上或者辊子上。

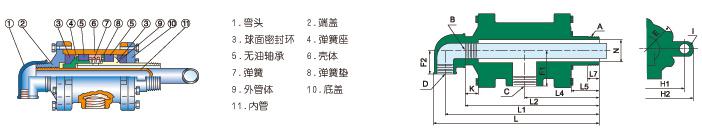

   QS-G型旋转接头（65-100）内部结构图

QS-G型旋转接头   双向流通内管固定式——螺纹连接:


规格

型号

A

B

C

D

E

F1

F2

H1

H2

I

K

L

L1

L2

L4

L5

L7

N

65

QS-G65-32

R2-1/2

G1-1/4

Rc2

Rc1-1/4

190

86

62

220

270

20

40

402

376

354

195

80

40

64

80

QS-G80-40

R3

G1-1/2

Rc2-1/2

Rc1-1/2

230

110

72

300

255

26

40

476

441

411

220

85

45

75

100

QS-G100-65

R4

G2-1/2

Rc2-1/2

Rc2-1/2

261

120

90

300

354

26

40

510

467

429

265

87

45

98
