QS-GF型旋转接头(20-50)注解:
适用转速:100RPM
适用温度:220℃
适用压力:1.8MPa
适用介质:饱和蒸汽、过热蒸汽、过热水
适用环境:
熟料压延机、密炼机、液压设备、涂层机械等使用蒸汽或热水的设备
结构特点:
Q型旋转接头QS-GF(20-50)采用的是独特的外装式结构密封装置,可以使接触面的比压下降,从而达到减少磨损的效果。另外本产品使用了浮动的密封环以及波纹补偿器来作动密封,产品的密封可以自动调节,密封性能更加稳定可靠。在旋转接头的壳体上设置有观察孔,帮助工作人员随时查看产品的密封情况以及密封环的磨损情况。

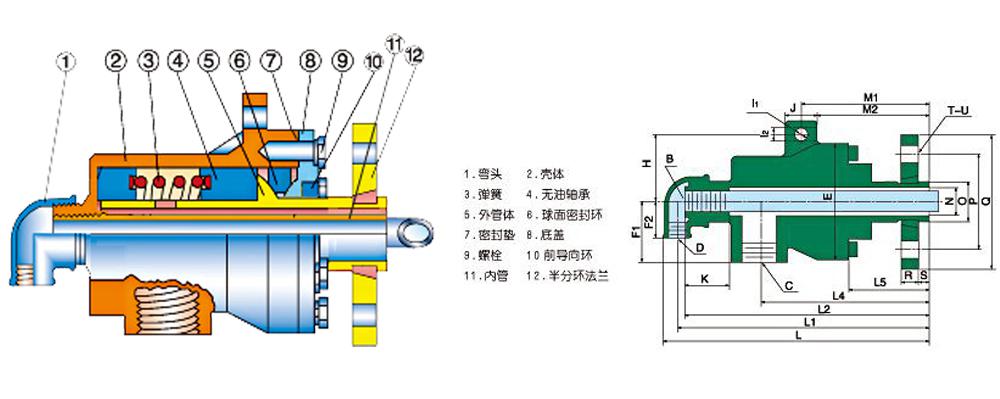

QS-GF型旋转接头 双向流通内管固定式——半分环法兰连接
规格
| 型号
| B
| C
| D
| E
| F1
| F2
| H
| I1
| I2
| J
| K
| L
| L1
| L2
| L4
| L5
| M1
| M2
| N
| O
| P
| Q
| R
| S
| T
| U
|
20
| QS-GF20-8
| G1/4
| Rc3/4
| Rc1/2
| 96
| 48
| 30
| 48
| 12
| 12
| 25
| 35
| 210
| 195
| 171
| 133
| 55
| 104
| -
| 18
| 27
| 75
| 105
| 16
| 8
| 4
| 14
|
25
| QS-GF25-10
| G3/8
| Rc3/4
| Rc1/2
| 75
| 40
| 40
| 55
| 12
| 12
| 26
| 35
| 240
| 225
| 215
| 165
| 47
| -
| 95
| 25
| 33.5
| 85
| 115
| 16
| 8
| 4
| 14
|
32
| QS-GF32-15
| G1 /2
| Rc1
| Rc1/2
| 120
| 63
| 38
| 70
| 14
| 14
| 26
| 47
| 254
| 239
| 223
| 156
| 62
| -
| 98
| 30
| 42
| 100
| 140
| 18
| 12
| 4
| 18
|
40
| QS-GF40-20
| G3 /4
| Rc1-1/4
| Rc3/4
| 130
| 70
| 43
| 78
| 16
| 16
| 32
| 45
| 291
| 273
| 354
| 187
| 69
| -
| 125
| 38
| 48
| 110
| 150
| 18
| 12
| 4
| 18
|
50
| QS-GF50-25
| G1
| Rc1-1/2
| Rc1
| 160
| 80
| 51
| 80
| 18
| 18
| 35
| 36
| 315
| 295
| 274
| 199
| 70
| 138
| -
| 48
| 60
| 125
| 165
| 20
| 15
| 4
| 18 |
