1.单一流体旋转接头结构

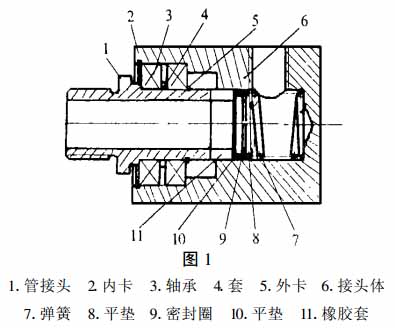

   单一流体旋转接头的结构见图 1，管接头 1 为旋转部分与旋转腔联接，接头体 6 为静止部分与静腔联接，密封部分由 7 、8 、9 、10 、11 组成，此种结构只有一个流体通道。

  2.双流体旋转接头结构

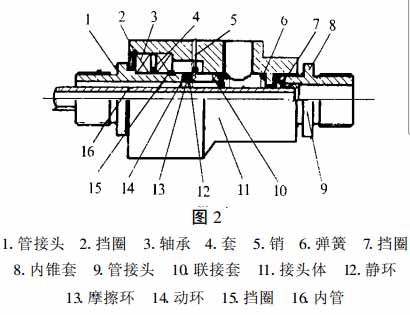

   双流体结构如图 2 所示，管接头 1 为旋转部分与动腔联接，接头体 11 和管接头 9 为静止部分，可分别联接两流体静腔，内管内、外均有流体，序号 6 、10 、12 、13 、14为密封部分，防止流体泄漏，8、16 之间密封，防止流体互混；此种结构是在图 1 的基础上拓展而成。

  3.多流体旋转接头结构

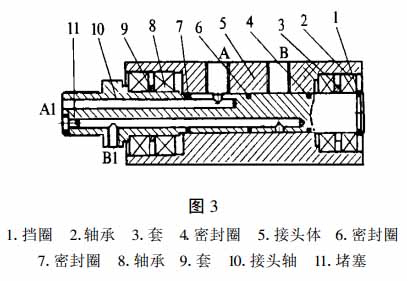

   多流体结构如图 3 所示，接头轴 10 为旋转部分与旋转腔联接，接头体 5 为静止部分与两静腔联接密封圈 4 、6 、7 起密封作用，防止流体 A 、B 腔泄漏及互混，此种接头有两流体通道 A→A1 和 B→B1 。
