XTGYDND型高压旋转接头

XTGYDND型高压旋转接头

0.00
0.00

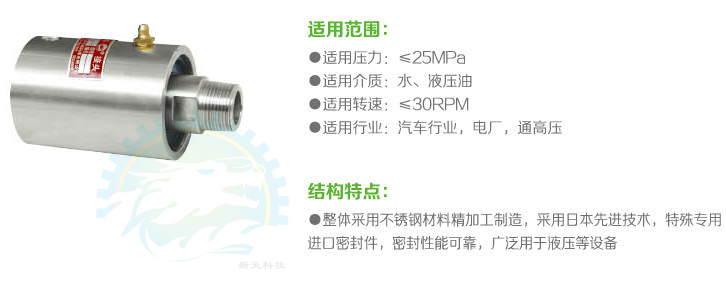

高压旋转接头概述： 是一种旋转的机械密封装置，它是为固定管路和旋转辊筒输送和排除热传导介质。应用旋转接头的热传导介质包括蒸汽、水、导热油、液压油和冷却液。 高压旋转接头内部结构图

如何安装高压旋转接头 （看下图）


如何安装高压旋转接头示意图

XTGYDND型高压旋转接头维护


1、旋转接头经过精密制造,在搬运和存放过程中应避免撞击，以免损坏接口及内部零件。
2、安装需与连接轴同心，以确保旋转接头的良好运转。
3、螺纹连接的旋转接头在安装时，应注意内、外管的螺纹向是否滚筒的旋转方向对应，且内外管的螺纹旋向也应一致。
4、旋转接头与管道之间的连接，必须使用软管相连接（我们公司推荐使用扰性好的金属软管），绝对禁止刚性连接。
5、旋转接头的出入口尽可能直接与软管相连接。以减轻接头辅重，延长使用寿命。
6、内管的装配，注意尺寸的配合及重量的辅助支撑。内旋式旋转接头的内管与接头的配合推荐使用H8/e7的公差配合。
7、旋转接头的支撑与止转应恰当，一般杆直径应比止转孔小2mm，以免影响旋转接头的自由调节与补偿

高压旋转接头内部结构图及规格表：

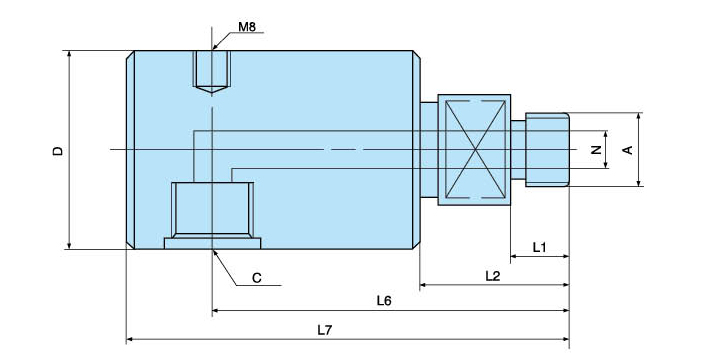

高压旋转接头内部结构图

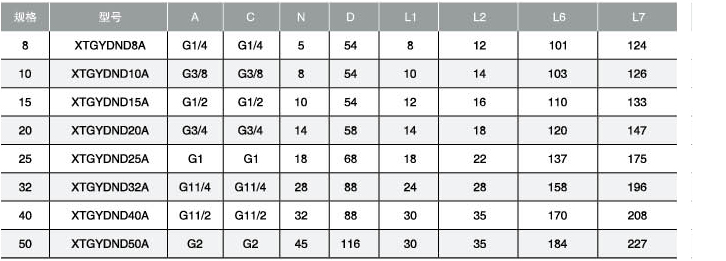

高压旋转接头参数表
