高温热油旋转接头(XRYQS-G型)

0.00
0.00


高温热油旋转接头XRYQS-G型适用参数:

适用转速:≤100RPM
适用温度:340℃
适用压力:1.8MPa
适用介质:饱和蒸汽、过热蒸汽、过热水
产品材质:球墨铸铁使用环境: 熟料压延机、密炼机、液压设备、涂层机械等使用蒸汽或热水的设备

高温热油旋转接头XRYQS-G型特点

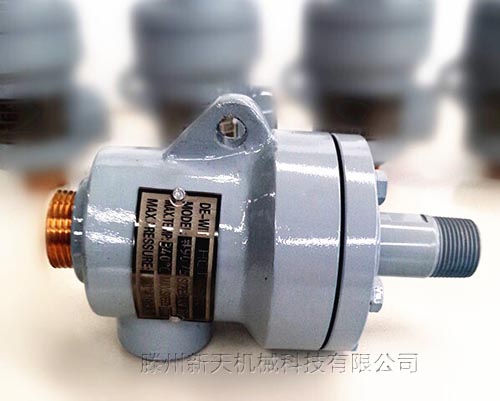

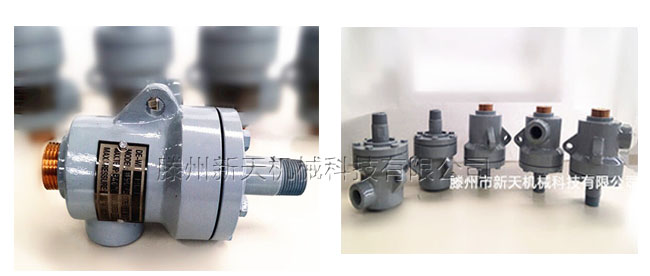

高温热油旋转接头实物图片

导热油旋转接头XRYQS-G结构特点:

      高温导热油专用旋转接头一般作为设备的主要旋转部件,直接接到烘筒上或者辊子上,本产品使用精密加工的外管体球面、底盖和密封环共同组成动密封摩擦副,可靠性高。球面密封环可以在外管面与底盖组成的空间中滑动。
      本产品内部可以自由支撑,无油轴承和壳体之间紧密结合,安装时没有太高的精度要求。旋转接头长时间工作后,球面密封环会磨损,此时可以通过弹簧的压力得到补偿,补偿后壳体会向后移动,外管体上的刻度线可以方便的观察到球面密封环的磨损程度。旋转接头工作时介质在球面密封环和无油轴承上覆盖一层液态膜,既可以增加密封性能,又可以提高润滑,增加产品的使用寿命。

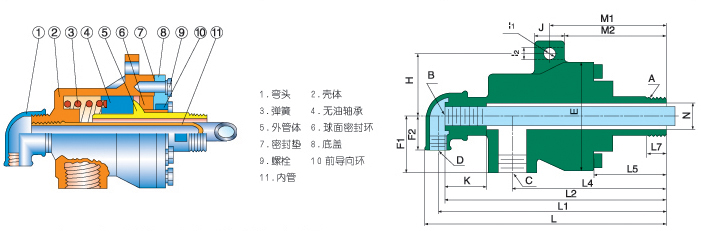

 XRYQS-G型导热油旋转接头内部结构图



导热油旋转接头XRYQS-G型参数:

规格 型号 A B C E F1 F2 H I1 I2 J K L L1 L2 L4 L5 L7 M1 M2 N
20 QS-G20-8 R3/ 4 G1/4 Rc3/4 96 49 30 53 12 12 25 30 245 228 222 144 50 20 144 132 18
25 QS-G25- 10 R1 G3/8 Rc3/4 98 56 40 65 12 12 25 31 285 270 257 169 61 22 169 157 24
32 QS-G32-15 R1-1/4 G1/2 Rc1 120 68 38 78 14 14 30 34 312 298 289 192 65 26 206 176 30
40 QS-G40-20 R1-1/2 G3/4 Rc1-1/4 130 80 43 80 14 14 32 40 350 332 320 210 70 30 210 194 38
50 QS-G50-25 R2 G1 Rc1-1/2 160 94 51 90 14 14 36 50 416 395 378 242 80 30 260 242 48
