QS-XF（20-50）型旋转接头

QS-XF（20-50）型旋转接头

0.00
0.00


Q型旋转接头：QS-XF（20-50）注解：
适用转速：100RPM
适用温度：220℃
适用压力：1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水

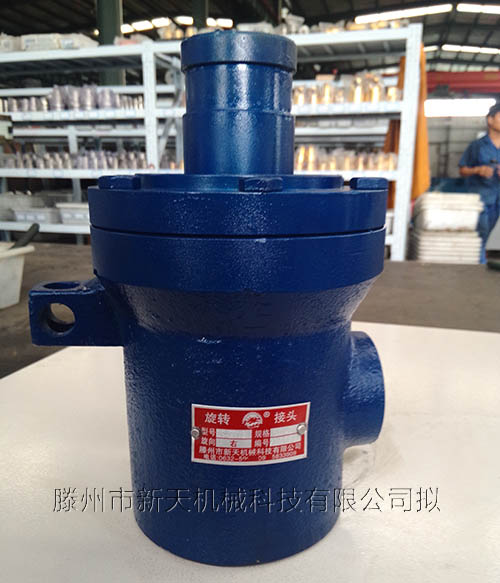

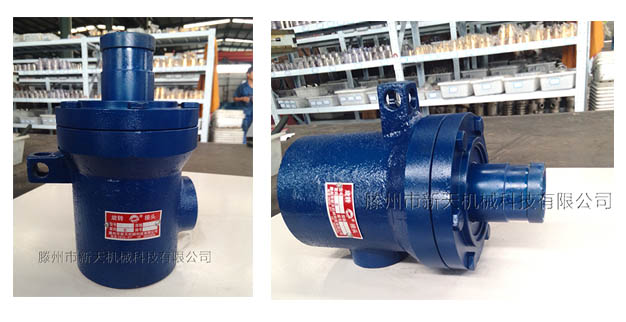

q型旋转接头客户定制拍摄图片
结构特点：
Q型旋转接头QD（20-50）维护简单，无需特别保养，是实际应用最广的产品之一，具有耐高温，密封可靠，无需润滑，结构简单等特点，密封结构使用的是球面密封，广泛应用于一些同轴度不高，转速较低的设备，本产品可以自动补偿、自动调心。


 QS-XF（20-50）旋转接头内部结构图


QS-XF型旋转接头双向流通内管旋转式——半分环法兰连接：

规格

型号

B

C

D

E

F1

F2

H

I1

I2

J

K

L

L1

L2

L4

L5



M1

M2

N

20

QS-XF20-8

12

Rc3/4

Rc1/2

96

48

30

48

12

12

25

35

210

195

171

133

55



104

-

18

25

QS-XF25-10

16

Rc3/4

Rc1/2

75

40

40

55

12

12

26

35

240

225

215

165

47



-

95

25

32

QS-XF32-15

20

Rc1

Rc1/2

120

63

38

70

14

14

26

47

254

239

223

156

32



-

98

30

40

QS-XF40-20

25

Rc1-1/4

Rc3/4

130

70

43

78

16

16

32

45

291

273

254

187

69



-

125

38

50

QS-XF50-25

31

Rc1-1/2

Rc1

160

80

51

80

18

18

35

36

315

295

274

199

70



138

-

48
