QD型旋转接头（65-100）

QD型旋转接头（65-100）

0.00
0.00


QD型旋转接头（65-100）注解：
适用转速：≤100RPM
适用温度：≤220℃
适用压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水

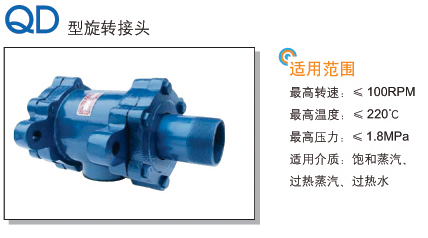

QD型旋转接头（65-100）样品
结构特点：
Q型旋转接头QD（65-100）主体使用可靠耐用的球墨铸铁制造，采用了进口特种碳化硅陶瓷环和日本产NSK轴承等零件。球墨铸铁的机械性能更好，强度更高同时具有很高的可塑性和韧性。碳化硅陶瓷环比普通的石墨环具有更高的硬度和强度且更加稳定能够耐受的温度是石墨环的13倍。NSK轴承是日本最好的轴承产品，具有精度高寿命长的特点

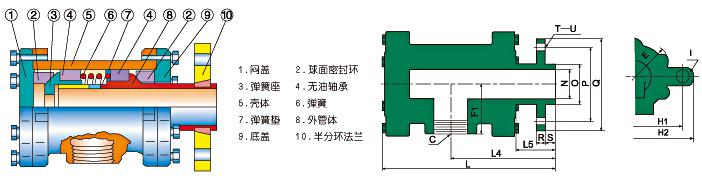

 QD型旋转接头（65-100）结构图

 QD型旋转接头　单向流通式——半分环法兰连接:


规格

型号

A

C

E

F1

H1

H2

I

L

L4

L5

L7

N

65

QD-F65

R2-1/2

Rc2-1/2

190

85

220

270

20

318

195

80

40

64

80

QD-F80

R3

Rc3

230

110

300

355

26

367

220

85

45

75

100

QD-F100

R4

Rc4

261

120

300

354

26

367

265

87

45

97
