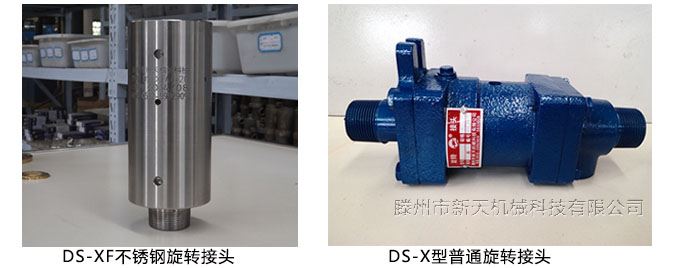

DS-XF型旋转接头使用说明：
适用转速：≤500RPM
适用温度：≤220℃
适用压力：≤1.8MPa
适用介质：饱和蒸汽、过热蒸汽、过热水
结构特点：
为了能使D型旋转接头DS-XF的密封处可以随意的调整和弥补，达到安稳，可靠的效果，密封的形式特别采用了波纹补偿器和浮动密封环，设置为倾斜向下的形式，减少损耗。同时，在制造时在壳体上有一个小孔，通过小孔可以随时观察密封环是否出现损耗以及封闭性。

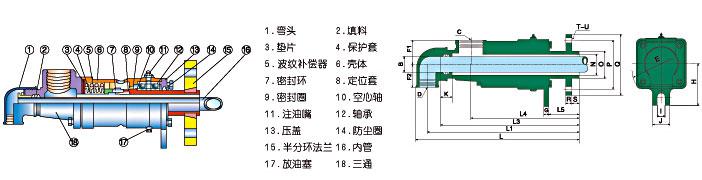

DS-XF型旋转接头 双向流通内管固定式——半分环法兰连接：
规格
| 型号
| B
| C
| D
| E
| F1
| F2
| G
| H
| I
| J
| K
| L
| L1
| L3
| L4
| L5
| N
| O
| P
| Q
| R
| S
| T
| U
|
15
| DS-XF15-6
| 10
| Rc1/2
| Rc1/2
| 79
| 29
| 25
| 8
| 55
| 14
| 34
| 15
| 222
| 209
| 196
| 161
| 47
| 14
| 26
| 65
| 95
| 14
| 8
| 4
| 14
|
20
| DS-XF20-8
| 12
| Fc3/7
| Rc1/2
| 89
| 34
| 30
| 10
| 65
| 18
| 38
| 15
| 248
| 233
| 219
| 179
| 49
| 18
| 29
| 75
| 105
| 16
| 8
| 4
| 14
|
25
| DS-XF25-10
| 16
| Rc3/4
| Rc1/2
| 110
| 42
| 33
| 10
| 70
| 14
| 40
| 28
| 304
| 289
| 274
| 224
| 64
| 25
| 40
| 85
| 115
| 16
| 10
| 4
| 14
|
32
| DS-XF32-15
| 20
| Rc1
| Rc1/2
| 119
| 44
| 38
| 11
| 82
| 18
| 48
| 47
| 311
| 296
| 281
| 226
| 59.5
| 32
| 44
| 100
| 140
| 18
| 12
| 4
| 18
|
40
| DS-XF40-20
| 25
| Rc1-1/4
| Rc3/4
| 125
| 60
| 43
| 10
| 92
| 20
| 50
| 48
| 364
| 364
| 327
| 264
| 71
| 38
| 48
| 110
| 150
| 18
| 12
| 4
| 18
|
50
| DS-XF50-25
| 31
| Rc1-1/2
| Rc1
| 167
| 54
| 51
| 10
| 95
| 18
| 42
| 49
| 370
| 350
| 329
| 266
| 68
| 48
| 60
| 125
| 165
| 20
| 15
| 4
| 18
|
65
| DS-XF65-32
| 40
| Rc2
| Rc1-1/4
| 186
| 70
| 62
| 14
| 120
| 20
| 50
| 59
| 422
| 394
| 369
| 295
| 72
| 64
| 75
| 145
| 185
| 20
| 18
| 4
| 18
|
80
| DS-XF80-40
| 46
| Rc2-1/2
| Rc1-1/2
| 207
| 75
| 72
| 16
| 130
| 24
| 54
| 71
| 483
| 446
| 414
| 319
| 75
| 75
| 90
| 160
| 200
| 20
| 20
| 8
| 18
|
