通冷却水旋转接头（HS-GF型）

通冷却水旋转接头（HS-GF型）

0.00
0.00

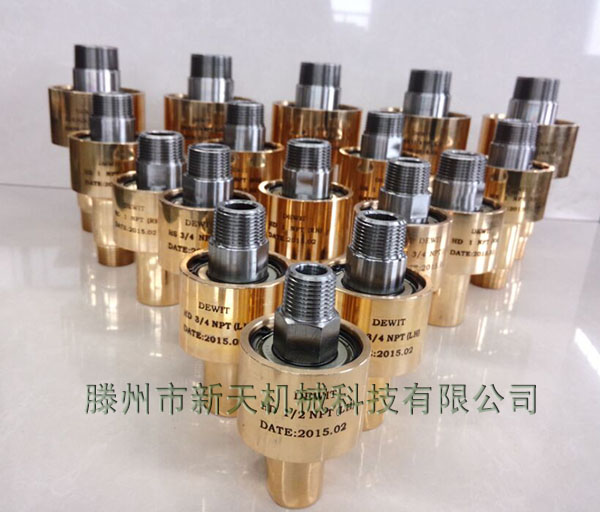

新天出口国外h型旋转接头图片
通冷却水旋转接头（HS-GF型）使用说明：
流通方式：双向流通
连接方式：半分环法兰式连接，并分左右旋
安装型式：安装于旋转设备一端，进出介质同时通过旋转接头完成，且内管固定，不随设备旋转。

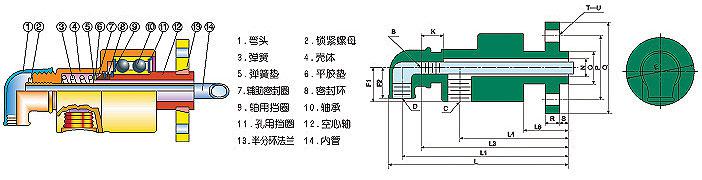

 通冷却水旋转接头（HS-GF型）内部结构图

通冷却水旋转接头（HS-GF型）　双向流通内管固定式——半分环法兰连接


规格

型号

B

C

D

E

F1

F2

K

L

L1

L3

L4

L6

N

O

P

Q

R

S

T

U

15

HS-GF15-6

G/8

Rc1/2

Rc1/2

55

28

25

15

160

148

138

103

43

12

26

65

95

14

8

4

14

20

HS-GF20-8

G1/4

Rc3/4

Rc1/2

62

31

30

32

187

172

157

112

47

16

32

75

105

14

8

4

14

25

HS-GF25-10

G3/8

Rc3/4

Rc1/2

74

37

33

26

190

175

160

118

49

20

36

85

115

16

10

4

14

32

HS-GF32-15

G1/2

Rc1-1/4

Rc1/2

90

45

38

32

226

211

197

143

57

30

46

100

140

18

10

4

18

40

HS-GF40-20

G3/4

Rc1-1/2

Rc3/4

95

48

43

36

249

227

202

147

57

36

50

110

150

18

10

4

18

50

HS-GF50-25

G1

Rc1-1/2

Rc1

122

60

51

46

305

283

260

287

65

48

60

125

165

20

14

4

18

65

HS-GF65-32

G1-1/4

Rc2

Rc1-1/4

156

78

62

50

358

333

303

219

76

62

75

145

185

20

18

4

18

80

HS-GF80-40

G1-1/2

Rc2-1/2

Rc1-1/2

160

80

70

50

383

353

286

231

90

75

90

160

200

20

12

8

18
